DTSF型小容量动态滤波补偿装置

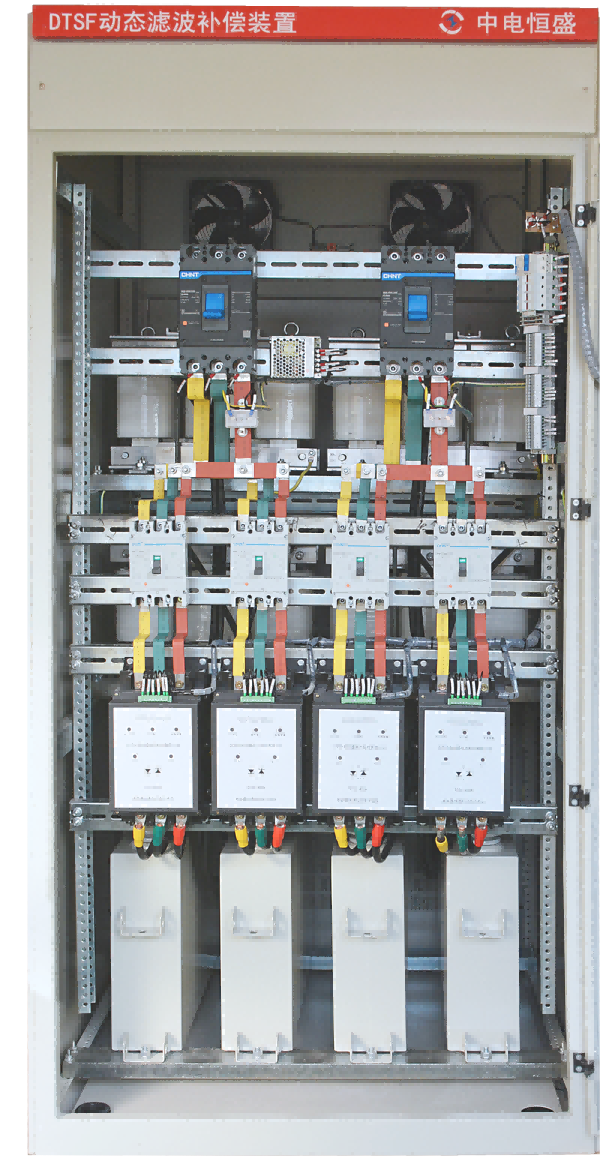

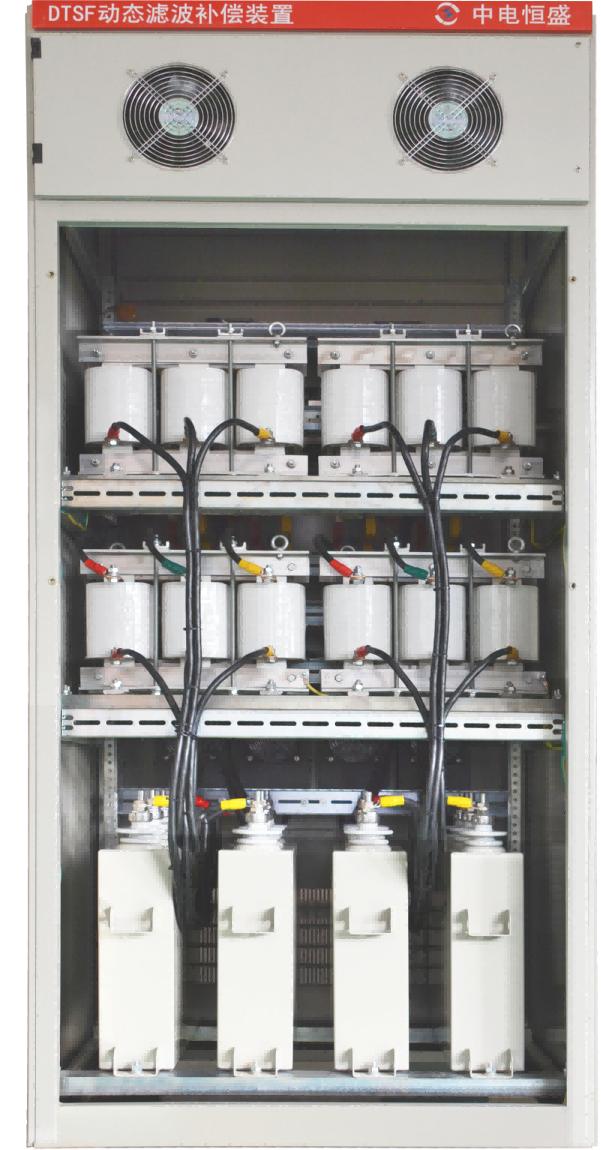

                   DTSF柜体正面                                         DTSF柜体背面

产品特点：

Ø 适用AC660V及以下电压等级，多回路补偿效果好。

Ø 电子开关采用晶闸管模块，过零投切，响应速度20ms，投切无需充放电。

Ø 电子开关相位自适应，接线无需鉴相，安装维护方便。

Ø 采用TSR型无衰减滤波电容器，杜绝普通电容器衰减谐振问题。

Ø 采用箔式电抗器，温升低、噪音低、过载能力强。

Ø TSK动补控制器采用DC24V信号，抗干扰能力强，具备过电压、欠电压以及外部闭锁功能。

Ø TSB低压保护器具备过电流、电流不平衡、缺相、电抗器超温等保护功能；具有柜内测温、风机程序控制和监测功能，具有闭锁电子开关和断路器跳闸功能。

        注：1、本设备可以多台并联。2、型号相同配置不一定相同。3、滤波设备需特殊设计。

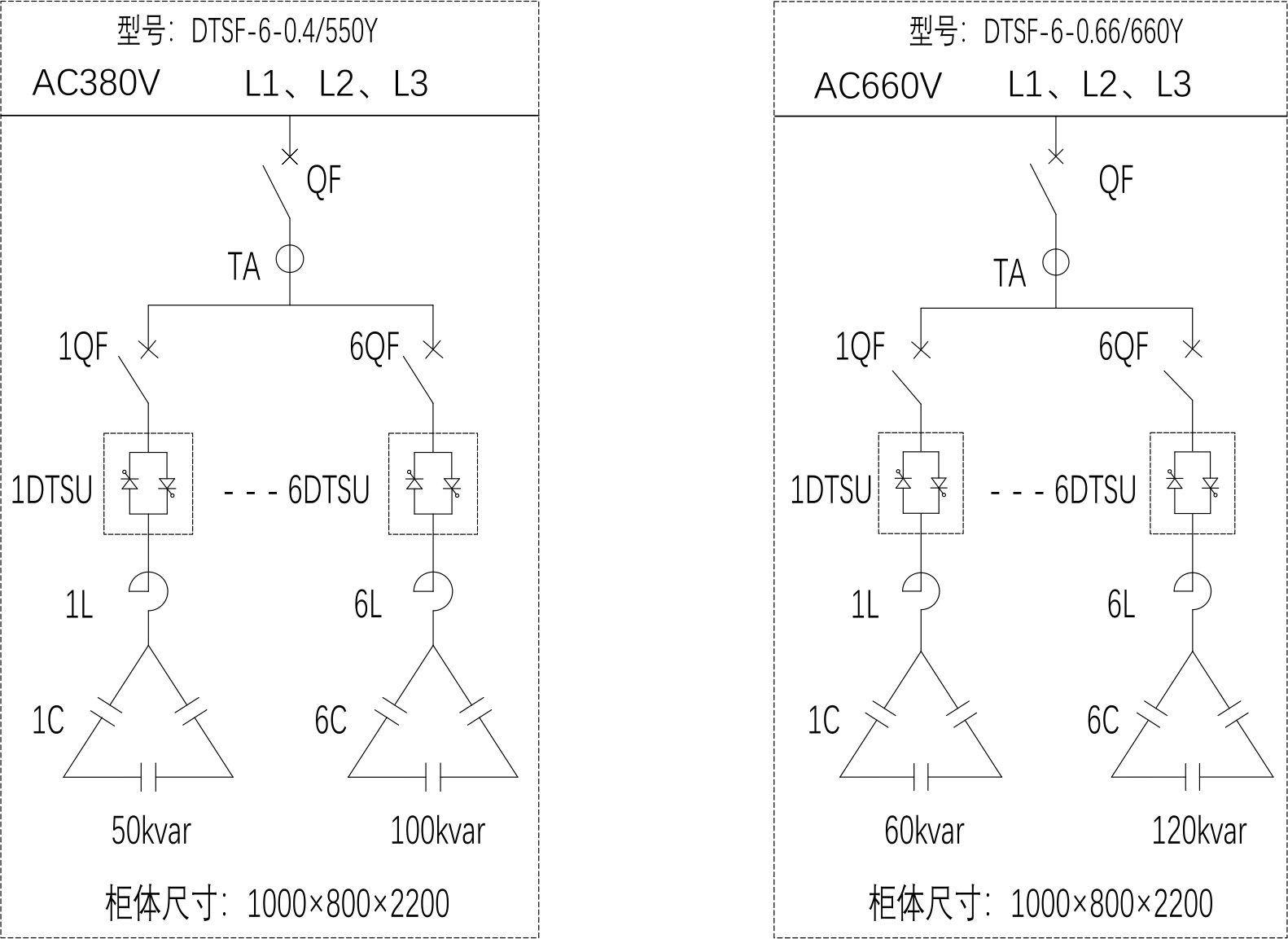

    产品结构图：

         主要元件：

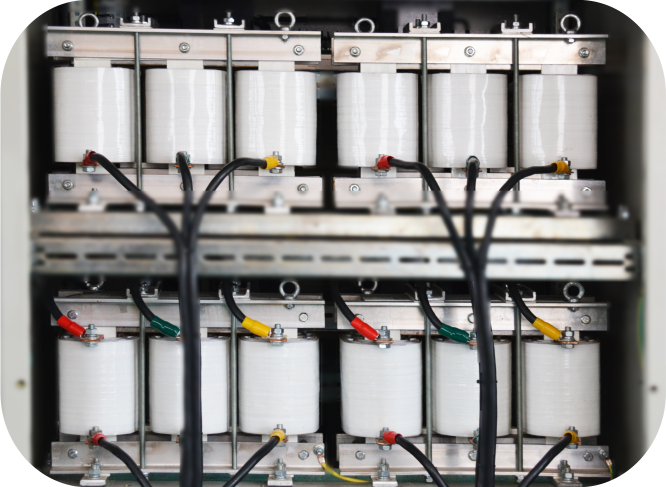

             CKSG箔式铁芯电抗器                           TSR无衰减滤波电容器

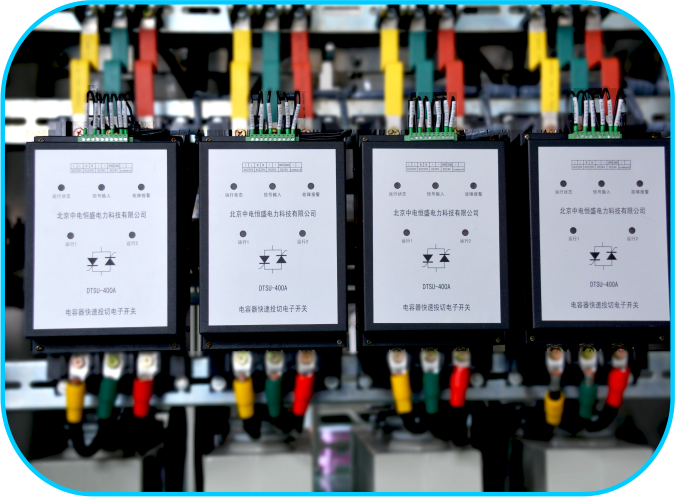

             TSB专用微机保护器                              DTSU无触点电子开关
