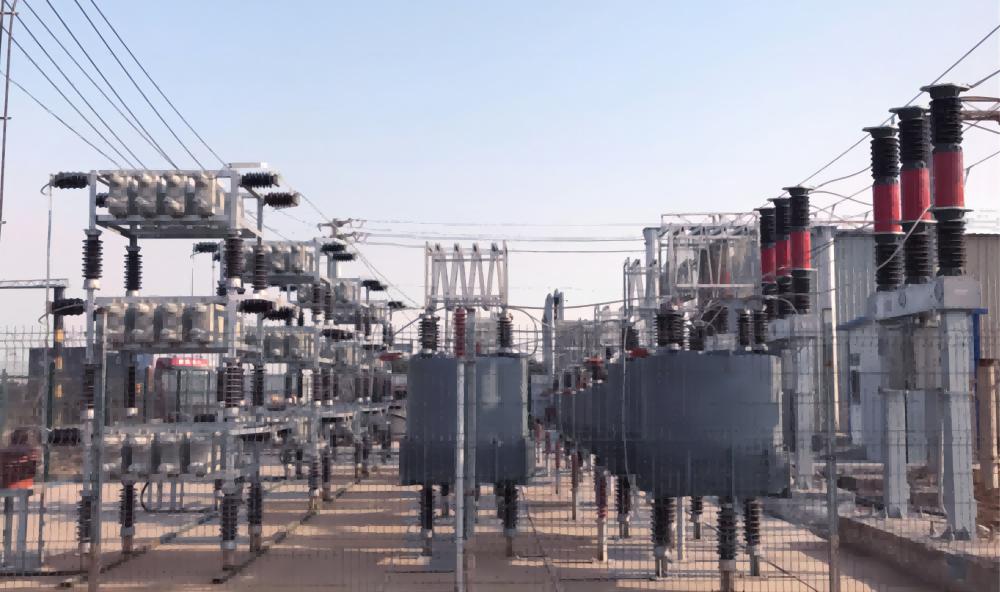

35KV户外多回路自动滤波补偿装置

产品特点：

Ø 本装置为非标定制产品，具备谐波吸收和无功补偿功能，部分项目需现场测试。

Ø 本装置适用于35KV及以下电压等级，户外敞开式结构，适应雨雪等恶劣天气。

Ø 本装置滤波电容器内置熔断器和放电电阻，可在5分钟内将电压降至50V以下。

Ø 本装置滤波电抗器采用空心结构，过载能力强，外部涂刷防紫外线涂层抗老化。

Ø 本装置滤波电阻器采用无感玻纤编制结构，可以提高高次谐波的滤波效果。

Ø 本装置采用户外SF6断路器进行投切控制，开断能力强，内置电流互感器。

Ø 控制保护屏户内安装，使用高压自动控制器实现自动投切，无需人工干预。

Ø 本装置采用滤波补偿专用保护器进行保护，全有效值采样，全方面监控，有效避免谐振对滤波器的损害。

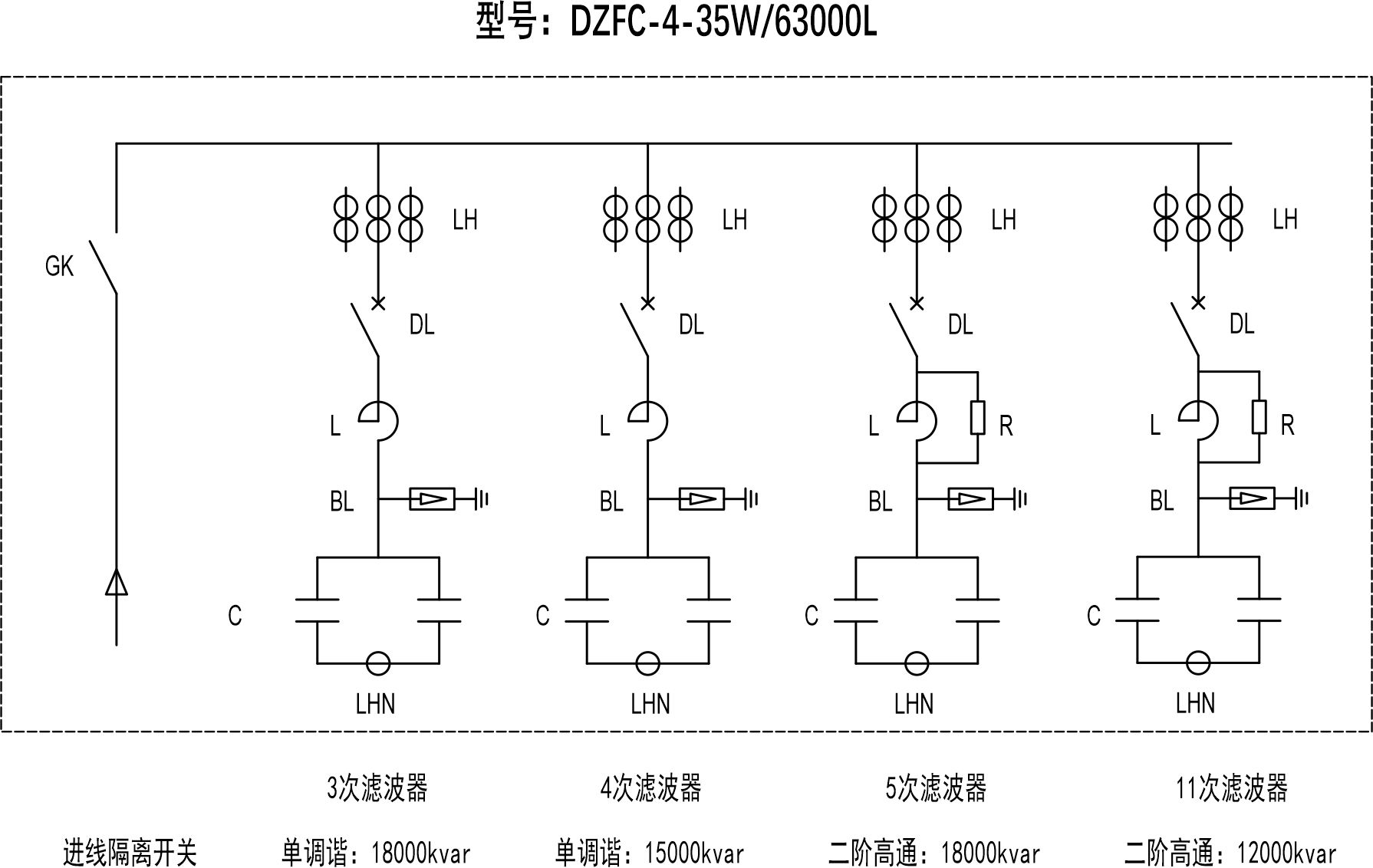

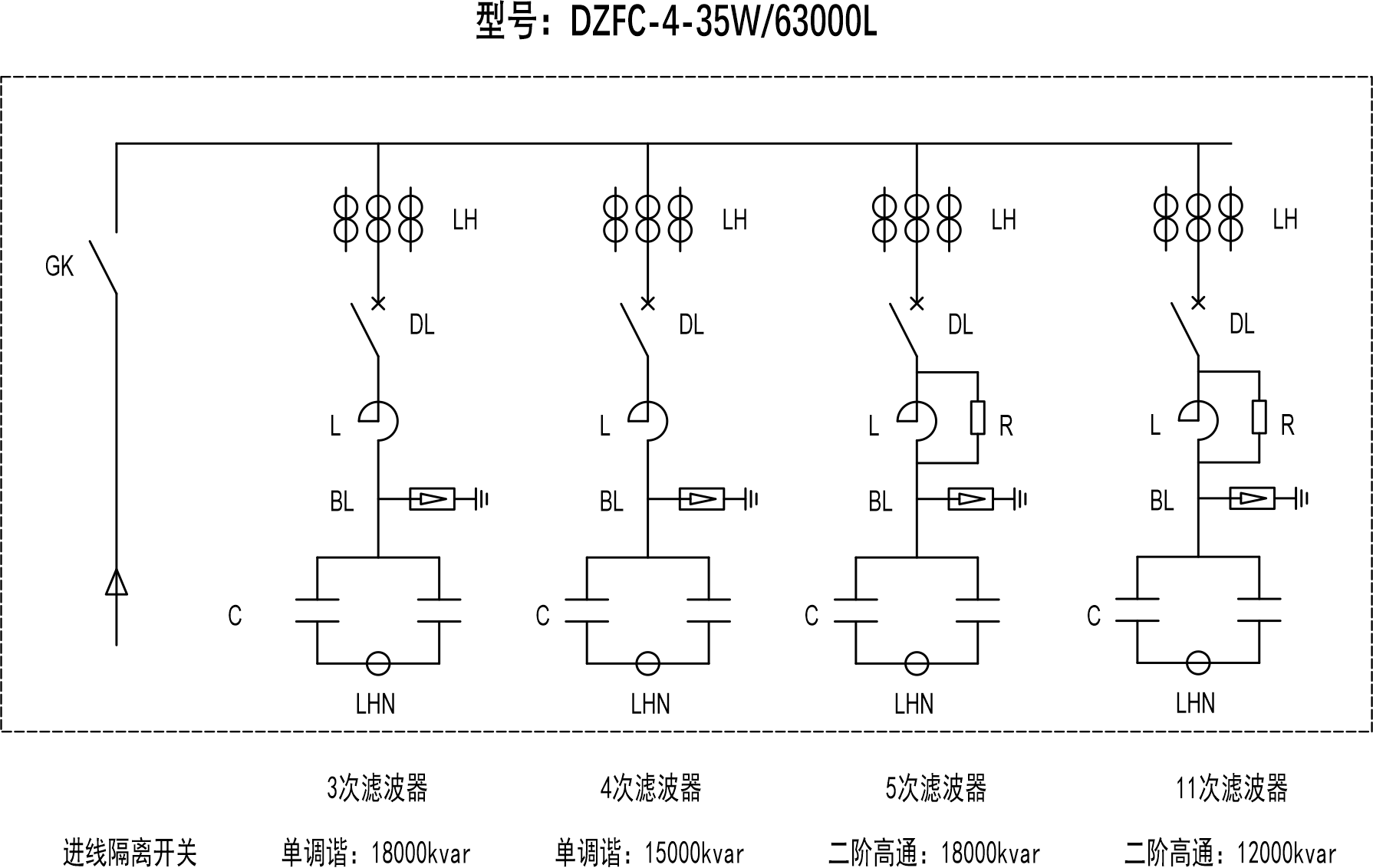

产品结构图：

主要元件：

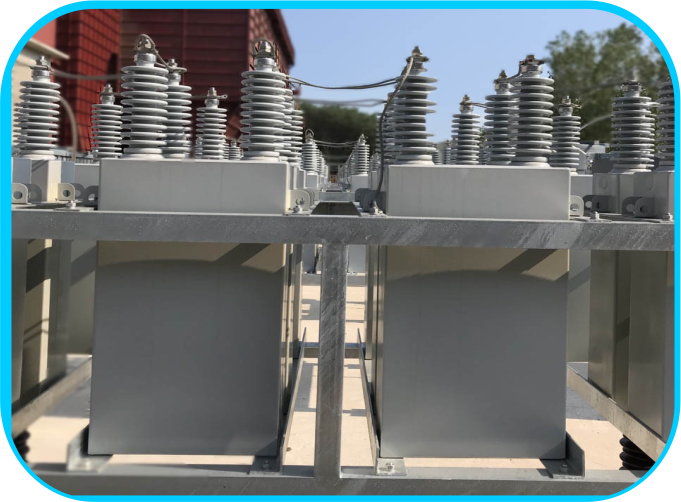

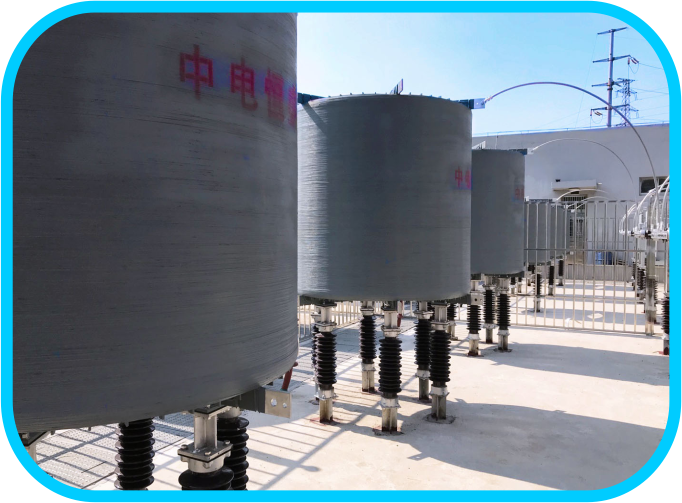

         LKGKL滤波电抗器                                                                       AFM滤波电容器

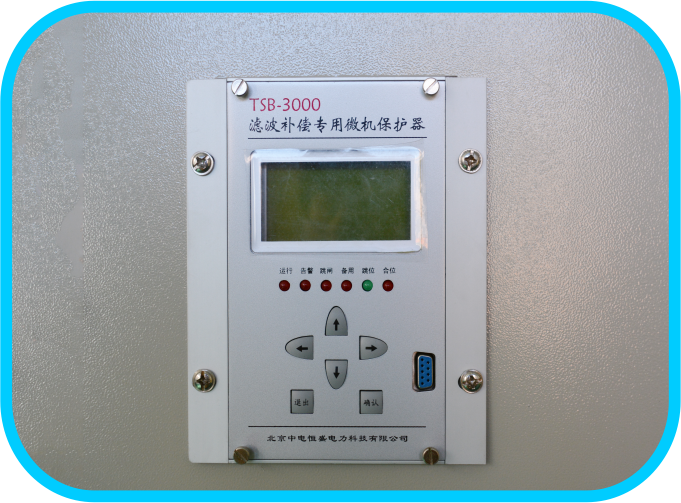

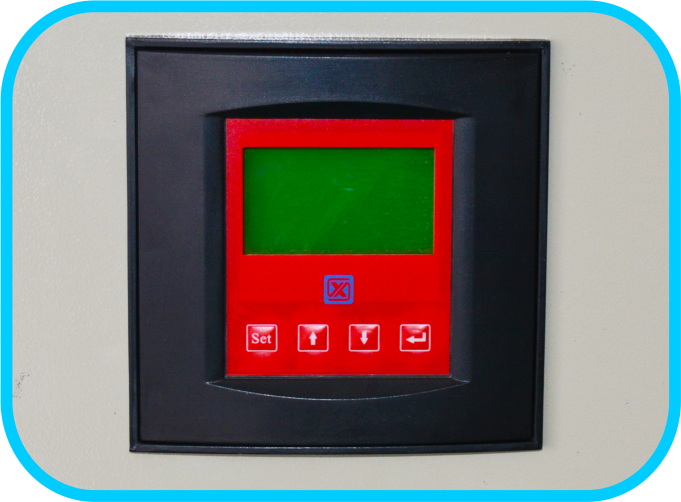

        TSB3000微机保护器                  TSK3000自动控制器
